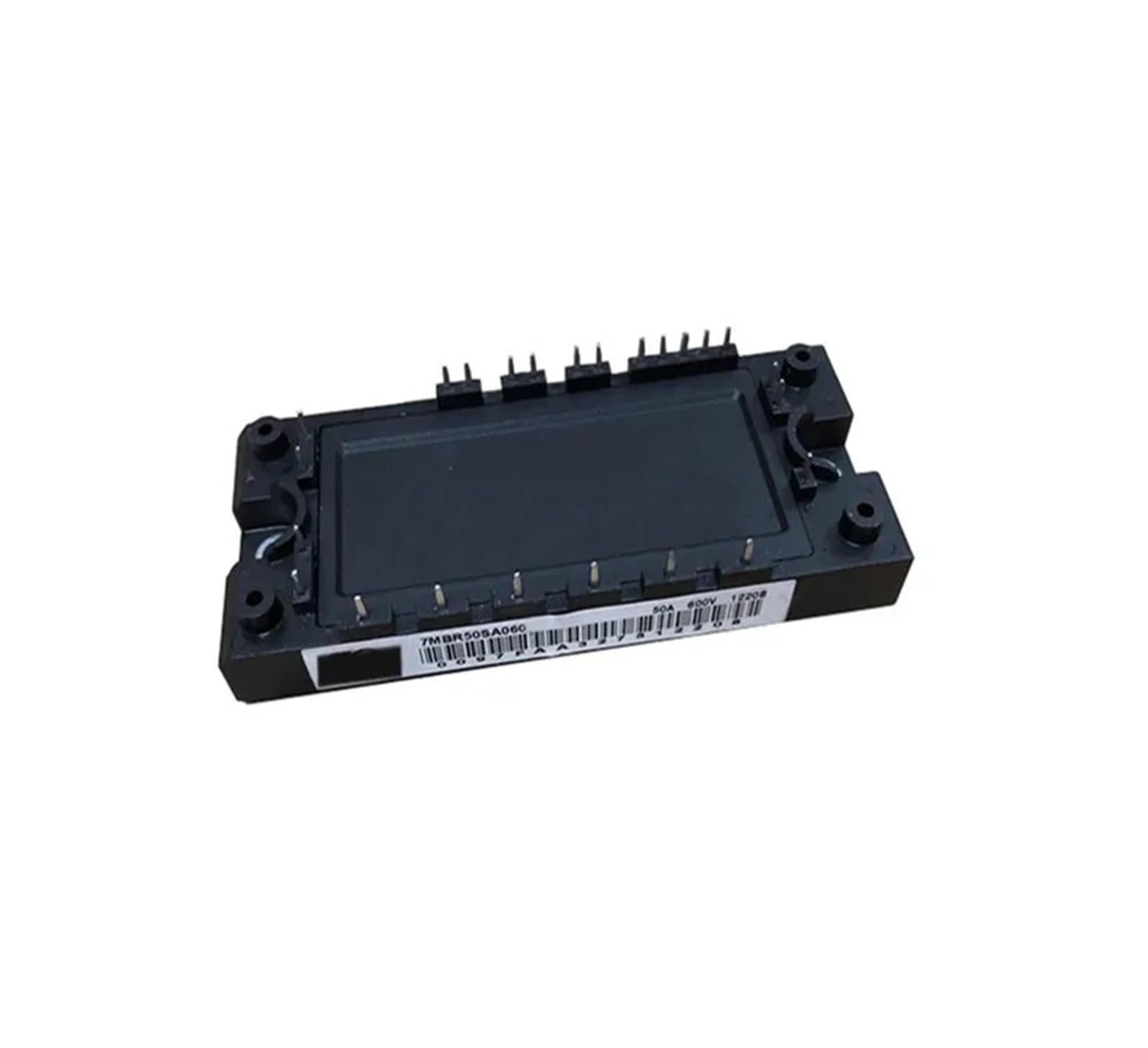

Module thyristor SCR 7MBR50SA060 pont redresseur triphasé et diode IGBT

Onduleur et pont de commutation : Solution technique 7MBR50SA060

L'optimisation des systèmes énergétiques exige des composants dotés d'une impédance minimale. Le module de puissance à thyristor SCR 7MBR50SA060 répond à ce besoin strict en combinant sur une unique plateforme un pont de diodes et un circuit de commutation rapide, idéal pour la régulation des moteurs électriques asynchrones.

Pourquoi intégrer ce module dans vos variateurs de vitesse ?

La gestion thermique est le facteur critique de la longévité des semi-conducteurs. Ce modèle dispose d'une semelle en cuivre optimisée qui dissipe la chaleur vers le radiateur externe, évitant ainsi la dérive des caractéristiques électriques en pleine charge.

1. Analyse du signal entrant par les diodes de redressement de puissance.
2. Filtrage et découpage du courant via le circuit thyristor SCR principal.
3. Sécurisation de la ligne de sortie par le fusible thermique embarqué.

L'adoption du format 7MBR50SA060 permet de diviser par deux l'espace requis sur le circuit imprimé par rapport aux composants discrets équivalents, tout en augmentant la tolérance aux pics de tension transitoires.

Tableau d'intégration système
